هر آنچه باید درباره تعمیر و ترمیم بتن بدانید

از جمله این موارد می توان به سایش، کاویتاسیون، خوردگی کلریدی یا کربناتی میلگردها، سولفاته شدن، خوردگی اسیدی، فعالیت باکتریایی، سایش، مشکلات طراحی، ذوب و یخ، تبلور نمک، حریق و … اشاره کرد. برای حفظ دوام بتن در برابر موارد فوق، باید با شناخت مکانیزم تخریب، راهکارهای مقابله به کار گرفته شود.

تعمیر و نگهداری بخشی از بهره برداری از سازه هیا بتنی می باشد. مشکلات و آسیب به سازه های بتنی در حین ساخت به علت مشکلات اجرایی و طراحی و یا شرایط بهره برداری با وجود ناگریز بودن نیازمند توجه ویژه برای تامین توانمندی های مورد نیاز طرح در دوره بهره برداری می باشد.

امروزه روشهای مختلفی جهت تعمیر و نگهداری سازه های بتنی وجود دارد که هر یک بسته به شرایط اجرایی، بهره برداری و محیطی می توانند کارامد و موثر باشند.

عوامل موثر در انتخاب مصالح و روش تعمیر

• · شرایط بهره برداری
• · شرایط دمایی
• · محدودیت های زمانی اجرا
• · شرایط دمایی زمان اجرا
• · محدودیت های اقتصادی
• · محدودیت های دسترسی
• · دوام مورد نیاز
• · ابعاد آسیب
• · علت بروز آسیب
• · امکان و نیروهای موجود و قابل دسترسی
• · …

در هر عملیات ترمیم سازه یک یا چند آیتم می توانند پررنگ تر و تعیین کننده تر در روش انتخابی باشد.

روش های ترمیم استاندارد و رایج

• · اجرای شاتکریت بتن
• · بتن پیش اکنده
• · روش دستی
• · قالب بندی و بتن ریزی
• · تزریق رزین اپوکسی
• · تزریق رزین پلی یورتان
• · استفاده از ملاتهای اماده
• · استفاده از بتن و چسب لاتکس
• · استفاده از بتن و چسب اپوکسی
• · استفاده از بتن پلیمری
• · استفاده از انواع پوشش های پلیمری
• · استفاده از الیاف پلیمری FRP ))

از این رو شناخت عوامل موثر در تخریب، تشخیص علل آسیب های وارده بتن، آشنایی با روشهای مختلف تعمیر و پتانسیل های آن و نیز عوامل موثر در انتخاب روش تاثیر زیادی در موفقیت فرآیند تعمیر و دوام آن داشته باشد.

شما می توانید برای مشاوره در خصوص کارشناسی و ارزیابی سازه های بتنی، گزینش روش و متریال تعمیر و ترمیم سازه های بتنی، ترمیم انواع سازه های بتنی صنعتی و ساختمانی، با بخش فنی و مهندسی کلینیک فنی و تخصصی بتن ایران ( ۴۴۶۱۸۴۶۲-۴۴۶۱۸۳۷۹-۰۲۱ ) تماس حاصل فرماید.

الف) ترمیم سازه های بتنی، ترمیم ستون های بتنی:

عمده مشکلات موجود در ستون های بتنی را می توان به دو نوع سازه ای و غیر سازه های تقسیم کرد.

مشکلات سازه ای ستون: ترک های با عرض و عمق زیاد بر اثر حوادث، خوردگی و …– شکستی بتن با ابعاد زیاد– درزهای اجرایی به علت قطع بتن – کپ موجود در اتصال بتن ستون به تیر یا دال و…

مشکلات غیر سازه ای ستون: کرمو بودن و تخلخل در بتن، شکستگی کم عمق، ترک های سطحی

روش های ترمیم ستون های بتنی:

۱.ترمیم ترک های ستون ها با استفاده از تزریق رزین اپوکسی

۲.ترمیم با استفاده از چسب اپوکسی و ملات پایه سیمانی اصلاح شده با پلیمر در شکستی و خوردگی ستون ها

۳.ترمیم با استفاده از چسب اپوکسی اتصال قدیم به جدید و ملات منبسط شونده در کپ های اتصال

۴.ترمیم سطحی و دوامی با استفاده از ملات ترمیم کننده پایه سیمانی اصلاح شده با پلیمر

۵.پوشش ترک های سطحی با پوشش های محافظتی الاستومری به منظور حفظ دوام

۶.استفاده از الیاف های CFRP به صورت ترکیبی با سایر روش ها با توجه به حجم آسیب

۷.ترمیم با استفاده از دوخت سازه به وسله تزریق رزین و کاشت میلگرد

ب) ترمیم سازه های بتنی، ترمیم دیوار های بتنی:

عمده مشکلات موجود در دیوار های بتنی را می توان به دو نوع سازه ای و غیر سازه های تقسیم کرد.

مشکلات سازه ای دیوارهای بتنی: ترک های با عرض و عمق زیاد بر اثر حوادثی چون زلزله و آتش سوزی، خوردگی و … – شکستی بتن با ابعاد زیاد – درزهای اجرایی به علت قطع بتن – کپ موجود در اتصال بتن دیوار به تیر یا دال و…

مشکلات غیر سازه ای دیوارهای بتنی: کرمو بودن و تخلخل در بتن، شکستگی کم عمق، ترک های سطحی

روش های ترمیم دیوارهای بتنی:

۱.ترمیم ترک های ستون ها با استفاده از تزریق رزین اپوکسی

۲.ترمیم با استفاده از چسب اپوکسی و ملات پایه سیمانی اصلاح شده با پلیمر در شکستی و خوردگی دیوارها

۳.ترمیم با استفاده از چسب اپوکسی اتصال قدیم به جدید و ملات منبسط شونده در کپ های اتصال

۴.ترمیم سطحی و دوامی با استفاده از ملات ترمیم کننده پایه سیمانی اصلاح شده با پلیمر

۵.پوشش ترک های سطحی با پوشش های محافظتی الاستومری به منظور حفظ دوام

۶.استفاده از الیاف های CFRP به صورت ترکیبی با سایر روش ها با توجه به حجم آسیب

۷.ترمیم با استفاده از دوخت سازه به وسیله تزریق رزین و کاشت میلگرد

ج) ترمیم سازه های بتنی، ترمیم سقف، تیر و پل های بتنی:

عمده مشکلات موجود در سقف، تیر و پل های بتنی می توان به دو نوع سازه ای و غیر سازه های تقسیم کرد. مشکلات سازه ای سقف، تیر و پل های بتنی: وجود گرده ماهی ناشی از مشکلات اجرایی، ترک های عریض و عمق زیاد، خوردگی، ضعف در اتصالات و نشیمن تیربه ستون، تیرچه به تیر و …، شکستی بتن به علت ضربه، زلزله یا خوردگی

مشکلات غیر سازه ای سقف، تیر و پل های بتنی: ناصاف بودن و لبه داشتن قالب در بتن های اکسپور، کرمو بودن و تخلخل در بتن، شکستگی کم عمق، ترک های سطحی

روش های ترمیم سقف، تیر و پل های بتنی:

۱.ترمیم ترک های سقف، تیر و پل ها با استفاده از تزریق رزین اپوکسی

۲.استفاده از بتن های پلیمری برای ترمیم سطح روی پل ها و عرشه عبور با تردد زود هنگام

۳.ساب زدن سطح بتن در سطوح ناصاف و نما

۴.ترمیم با استفاده از چسب اپوکسی و ملات پایه سیمانی اصلاح شده با پلیمر در شکستی و خوردگی تی، پل و سقف ها

۵.ترمیم با استفاده از چسب اپوکسی اتصال قدیم به جدید و ملات منبسط شونده در کپ های اتصال

۶.ترمیم سطحی و دوامی با استفاده از ملات ترمیم کننده پایه سیمانی اصلاح شده با پلیمر

۷.پوشش ترک های سطحی با پوشش های محافظتی الاستومری به منظور حفظ دوام

۸.استفاده از الیاف های CFRP به صورت ترکیبی با سایر روش ها با توجه به حجم آسیب

۹.دوخت ترک با استفاده از تزریق رزین و میلگرد

چ) ترمیم سازه های بتنی، ترمیم فونداسیون های رادیه (گسترده) و نواری بتنی:

عمده مشکلات موجود فونداسیون های رادیه (گسترده) و نواری بتنی را می توان به دو نوع سازه ای و غیر سازه های تقسیم کرد.

مشکلات سازه ای سقف، تیر و پل های بتنی: انواع ترک بتن، خوردگی و شکستی بتن

مشکلات غیر سازه ای سقف، تیر و پل های بتنی: کرمو شدگی و تخلخل، ترک های سطحی که می توانند برای دوام فونداسیون با توجه به مدفون بودن و تماس با آب و خاک زیاد بار باشد

بی شک ترمیم و بازسازی سازه های بتنی امروزه امری بسیار تخصصی است که با توجه به اهمیت سازه ها از منظر دوام و شرایط اقتصادی نیازمند به کارگیری کارشناسان و تیم های تخصصی برای ترمیم و نگهداری می باشند.

الف: مراحل اجرای ترمیم ترک ها به روش تزریق رزین اپوکسی:

• · پاکسازی درون ترک با استفاده از فشار هوا و یا آب
• · خشک کردن درون ترک در صورت شستشو با آب
• · سوراخ کاری محل نصب پکر ها با فواصل معین و عمق لازم به وسط ترک به صورت مورب با زاویه ۴۵ درجه
• · بتونه کاری سطح ترک برای جلوگیری از فرار رزین تحت تزریق
• · آماده سازی رزین و تزریق آن به درون ترک از پایین به بالا
• · خارج کردن پکر، تمیزکاری سطح بتن

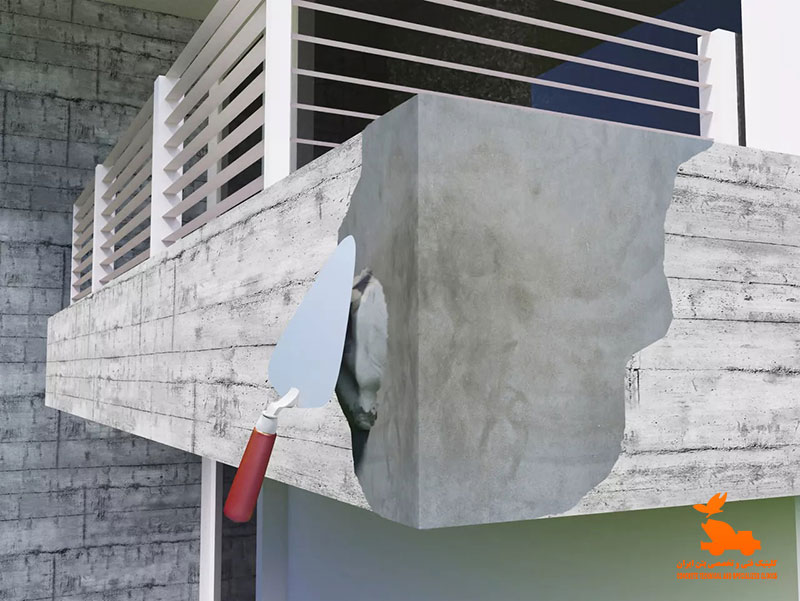

ب: مراحل اجرای ترمیم بتن های کرمو و سطحی:

• · حذف بتن های ضعیف
• · مربوط کردن سطح کار
• · اختلاط ملات ترمیم ریز دانه اصلاح شده با پلیمر (یا ملات ترمیمی اپوکسی) و اجرای آن بر روی سطح
• · کیورینگ سطح تا سه روز برای ملات های پایه سیمانی
• · در صورتی که بتن اکسپوز باشد ساب سطح بتنی

توجه: در صورتیکه بتن اکسپوز و نما باشد باید از ملات با حداکثر مطابقت رنگ برای ترمیم استفاده نمود.

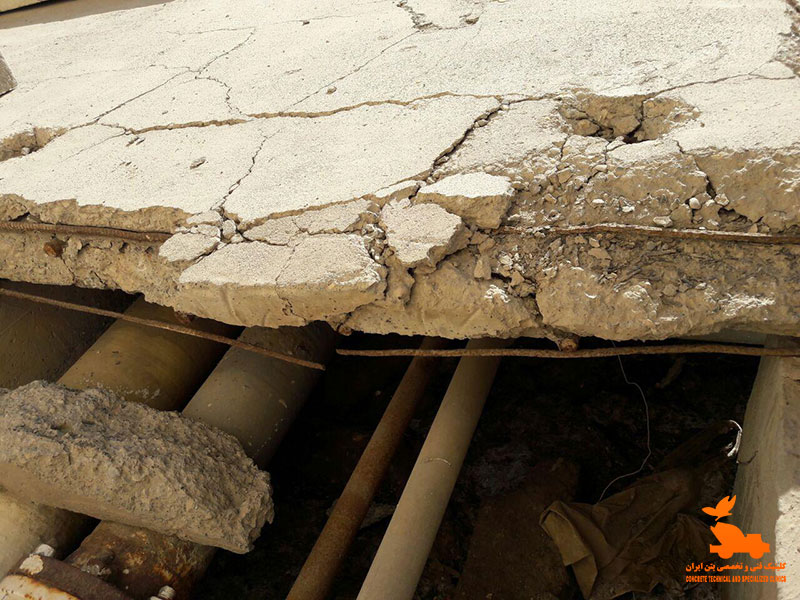

ج: مراحل اجرای بتن طبله شده، شکسته با تخریب حجیم و عمق زیاد (بیش از پنج میلیمتر) :

• · تخریب بتن های ضعیف تا عمق حصول بتن سالم، با پلان هندسی، عمق یکنواخت و زوایای قائم
• · زنگ زادیی و تقویت میلگرد ها در صورت خوردگی
• · اعمال لایه پیوند زا از چسب لاتکس یا چسب اپوکسی بسته به سازه ای بودن یا غیر سازه ای بودن
• · اجرای هر یک از ملات ترمیم کننده بسته به شرایط بهره برداری، محدودیت مقاومتی و زمانی و شرایط اجرا
• · کیورینگ و عمل آوری بسته به نوع ملات اجرا شده
